Wzbudzenie alternatora schemat i zasada działania – praktyczny przewodnik krok po kroku

• Wzbudzenie alternatora to kluczowy proces inicjujący produkcję prądu w samochodzie.
• Schemat wzbudzenia alternatora zawiera obwód prądu wzbudzenia, regulator napięcia i połączenia z instalacją auta.
• Poprawna diagnostyka układu wzbudzenia pozwala uniknąć problemów z ładowaniem akumulatora.
• Praca z układem wymaga zachowania zasad bezpieczeństwa ze względu na wysokie napięcia i prądy.
• Regulator napięcia kontroluje natężenie prądu wzbudzenia, zapewniając stabilne napięcie ładowania.
• Typy alternatorów różnią się konstrukcją wzbudzenia i wymagają indywidualnego podejścia w naprawie.
• Praktyczne wskazówki i schematy ułatwiają samodzielną diagnostykę i naprawę układu wzbudzenia.

Układ wzbudzenia alternatora to serce systemu ładowania samochodu. Bez prawidłowego wzbudzenia nie dochodzi do generowania napięcia, co skutkuje rozładowywaniem akumulatora i awarią układu elektrycznego pojazdu. W artykule przedstawimy szczegółowy schemat wzbudzenia alternatora, zasady jego działania oraz praktyczne metody diagnostyczne i naprawcze, które pozwolą ci samodzielnie zlokalizować i usunąć usterki w tym układzie.

Najczęściej zadawane pytania dotyczące wzbudzenia alternatora:

• Co to jest wzbudzenie alternatora i jak działa?
  Wzbudzenie alternatora to proces dostarczenia prądu do uzwojenia wirnika, co tworzy pole magnetyczne niezbędne do generacji napięcia.
• Jak wygląda schemat elektryczny wzbudzenia alternatora?
  Schemat obejmuje uzwojenie wzbudzenia, regulator napięcia, diody prostownicze oraz połączenia z instalacją samochodową.
• Jak sprawdzić obwód wzbudzenia alternatora multimetrem?
  Należy zmierzyć rezystancję uzwojenia wzbudzenia, napięcie na zaciskach regulatora oraz ciągłość przewodów wzbudzenia.
• Jakie są typowe problemy z układem wzbudzenia alternatora?
  Najczęstsze to przerwy w przewodach, uszkodzony regulator napięcia, spalony wirnik lub zanieczyszczenia na szczotkach.
• Jak bezpiecznie pracować przy układzie wzbudzenia alternatora?
  Przed rozpoczęciem należy odłączyć akumulator, używać izolowanych narzędzi oraz unikać bezpośredniego kontaktu z elementami pod napięciem.
• Jak wymienić regulator napięcia alternatora?
  Po odłączeniu zasilania i demontażu starego regulatora, należy dokładnie podłączyć nowy zgodnie ze schematem producenta.
• Czy wzbudzenie alternatora jest takie samo we wszystkich typach alternatorów?
  Nie, różne modele stosują odmienne układy wzbudzenia, np. klasyczne z wirnikiem elektromagnetycznym lub nowoczesne z wzbudzeniem elektronicznym.

Element układu	Funkcja
Uzwojenie wzbudzenia	Tworzy pole magnetyczne na wirniku
Regulator napięcia	Utrzymuje stabilne napięcie ładowania
Szczotki i pierścienie ślizgowe	Przekazują prąd do wirnika
Dioda prostownicza	Prostownik prądu przemiennego na stały
Przewody wzbudzenia	Łączą układ wzbudzenia z instalacją

Wzbudzenie alternatora – podstawy i znaczenie w układzie ładowania

Jak działa układ wzbudzenia alternatora

Wzbudzenie alternatora to proces, podczas którego do uzwojenia wirnika dostarczany jest prąd elektryczny. Powoduje to powstanie pola magnetycznego, które obracając się względem stojana, indukuje napięcie w stojanie alternatora. Bez prądu wzbudzenia nie dochodzi do generacji napięcia, a co za tym idzie, alternator nie ładuje akumulatora.

Z mojego doświadczenia wynika, że większość problemów z ładowaniem samochodu wynika właśnie z uszkodzeń lub przerw w obwodzie wzbudzenia. Jeśli przewody wzbudzenia są uszkodzone lub regulator napięcia zawodzi, pole magnetyczne nie powstaje, a napięcie alternatora spada niemal do zera.

W praktyce najczęściej wzbudzenie inicjuje się automatycznie po przekręceniu kluczyka w stacyjce, kiedy do układu wzbudzenia dochodzi napięcie z akumulatora przez kontrolkę ładowania. Po uruchomieniu silnika alternator zaczyna generować prąd, a regulator napięcia dba o jego stabilność.

Typowe rodzaje alternatorów i ich układ wzbudzenia

W samochodach osobowych najczęściej występują trzy typy alternatorów pod względem układu wzbudzenia:

• Alternatory z klasycznym wirnikiem elektromagnetycznym – posiadają uzwojenie wzbudzenia na wirniku, szczotki i pierścienie ślizgowe dostarczające prąd.
• Alternatory z regulatorem elektronicznym – zamiast tradycyjnego regulatora mechanicznego stosuje się układy elektroniczne sterujące prądem wzbudzenia.
• Alternatory bezszczotkowe – wzbudzenie realizowane jest przez układy elektroniczne i czujniki Halla, co eliminuje potrzebę szczotek i pierścieni ślizgowych.

Każdy z tych typów wymaga indywidualnego podejścia diagnostycznego. Z mojego doświadczenia wynika, że w starszych modelach samochodów klasyczny regulator i szczotki są najczęstszym źródłem awarii, natomiast nowoczesne alternatory elektroniczne bywają problematyczne w przypadku uszkodzeń elektroniki.

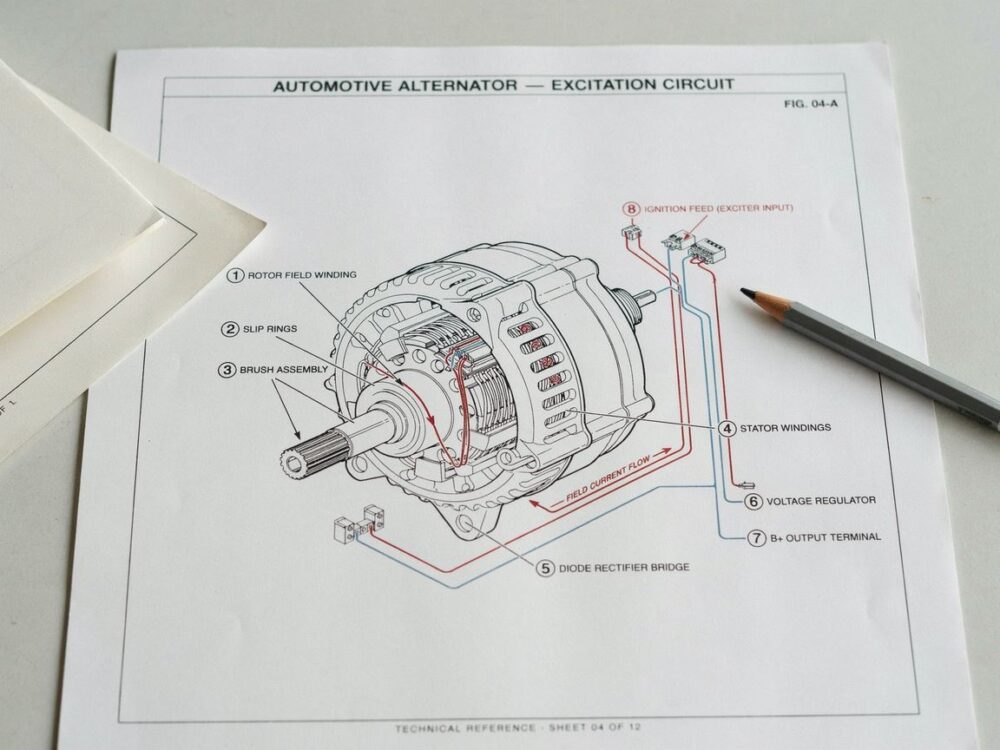

Schemat elektryczny wzbudzenia alternatora

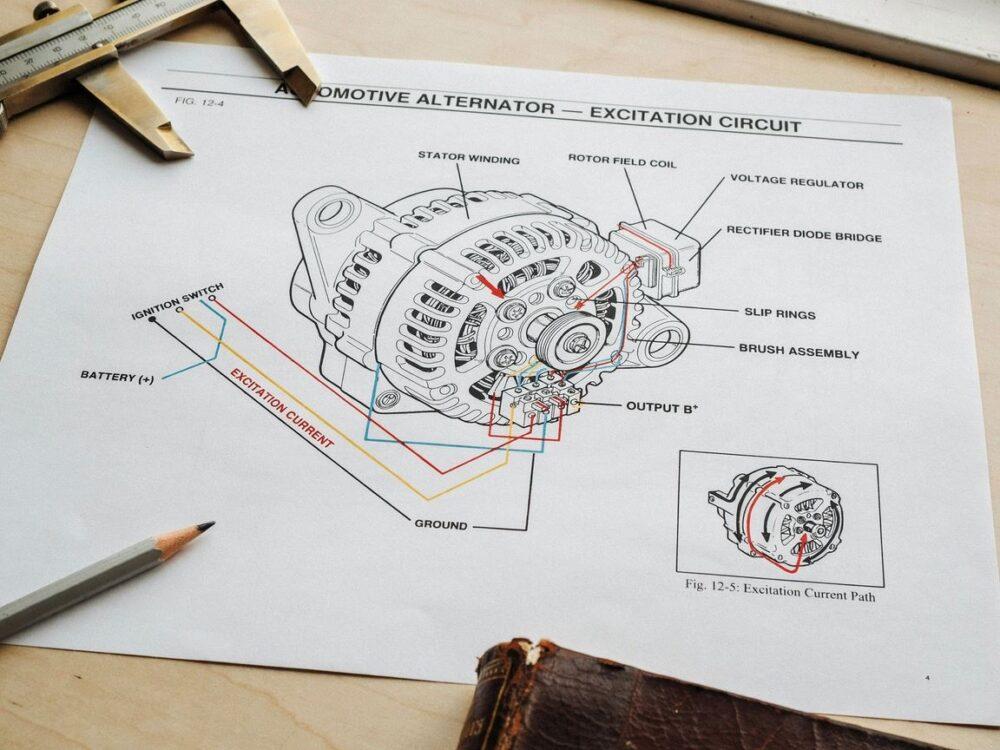

Elementy obwodu wzbudzenia

Obwód wzbudzenia alternatora składa się z następujących podstawowych elementów:

• Uzwojenie wzbudzenia (wirnik) – generuje pole magnetyczne przy przepływie prądu.
• Szczotki i pierścienie ślizgowe – zapewniają połączenie elektryczne między nieruchomym przewodem a wirującym uzwojeniem.
• Regulator napięcia – steruje natężeniem prądu wzbudzenia, utrzymując napięcie na odpowiednim poziomie.
• Przewody wzbudzenia – łączą alternator z instalacją elektryczną pojazdu i akumulatorem.
• Kontrolka ładowania – sygnalizuje stan układu i dostarcza prąd wzbudzenia w stanie spoczynku.

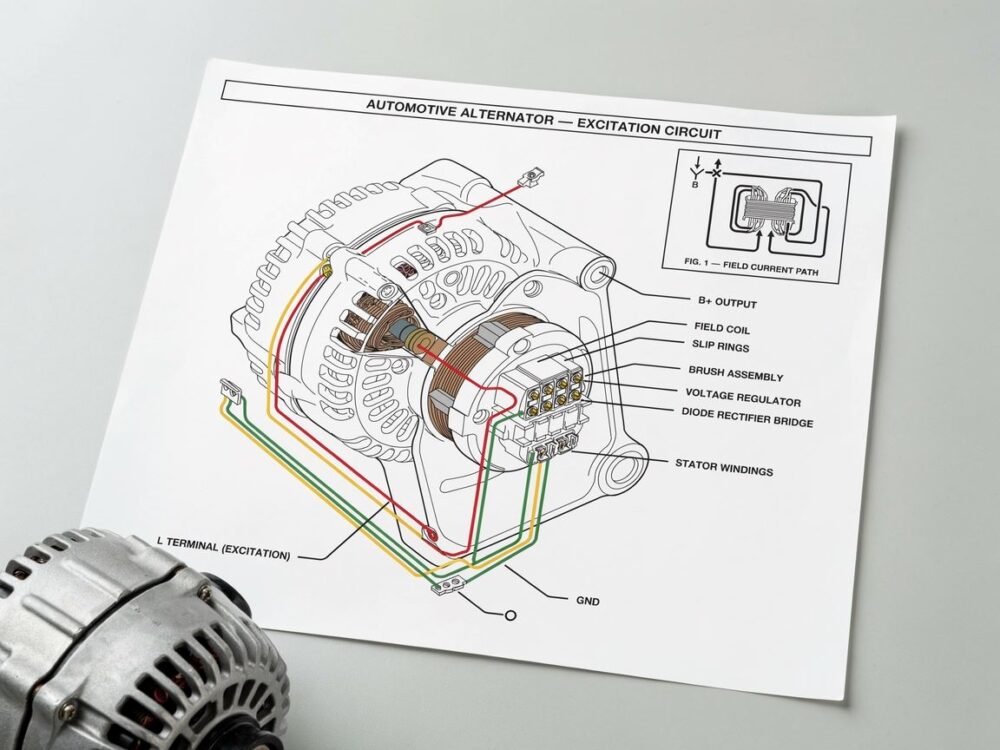

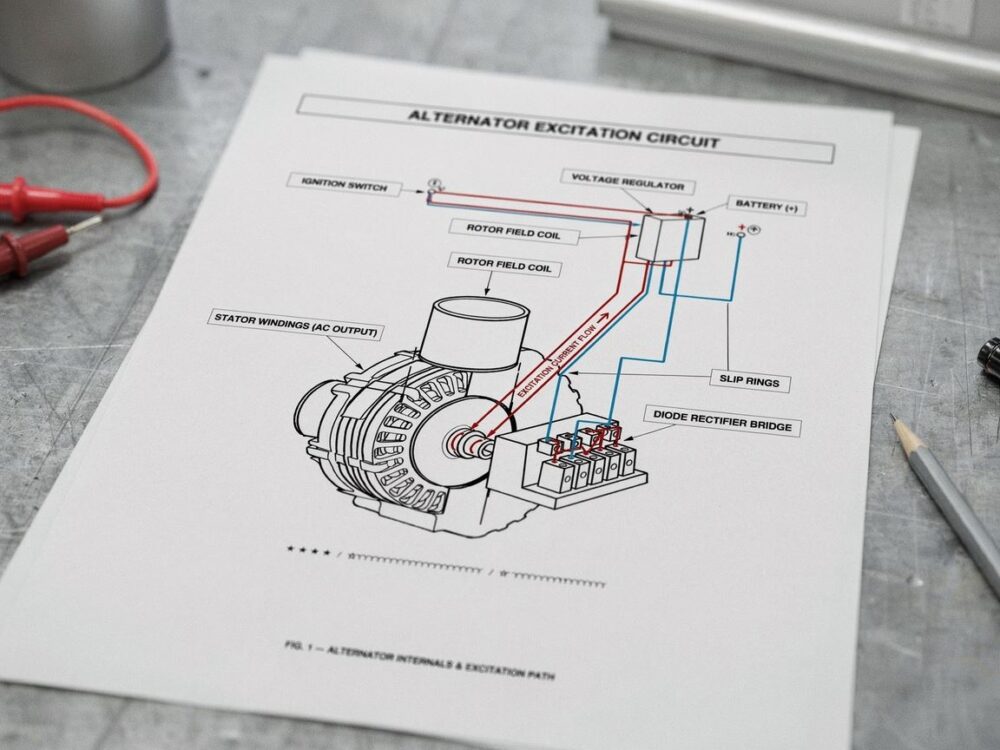

Schemat podłączenia alternatora w samochodzie

Poniżej znajduje się uproszczony schemat elektryczny wzbudzenia alternatora typowego samochodu:

Element	Opis
Akumulator (+)	Zasilanie obwodu wzbudzenia przez kontrolkę ładowania
Kontrolka ładowania	Dostarcza prąd do uzwojenia wzbudzenia przed uruchomieniem silnika
Uzwojenie wzbudzenia (wirnik)	Tworzy pole magnetyczne w alternatorze
Regulator napięcia	Kontroluje prąd wzbudzenia, stabilizując napięcie na wyjściu alternatora
Wyjście alternatora (+)	Ładuje akumulator i zasila instalację pojazdu
Masa (-)	Układ odniesienia, połączenie z karoserią

W praktyce, po przekręceniu kluczyka zapala się kontrolka ładowania, która podaje prąd wzbudzenia powodujący pojawienie się pola magnetycznego. Po uruchomieniu silnika i rozruchu alternatora, napięcie generowane na wyjściu wzbudza regulator, który zmniejsza lub zwiększa prąd w uzwojeniu wzbudzenia tak, aby utrzymać napięcie ładowania na poziomie około 14 V.

Diagnostyka i pomiar obwodu wzbudzenia

Jak sprawdzić napięcie wzbudzenia multimetrem

Podstawowe pomiary układu wzbudzenia wykonasz używając uniwersalnego miernika (multimetru). Oto kroki diagnostyczne:

1. Wyłącz zapłon i odłącz akumulator, aby zachować bezpieczeństwo.
2. Sprawdź ciągłość przewodów wzbudzenia – ustaw multimetr na pomiar rezystancji (ohmy) i zmierz przewody między regulatorem a uzwojeniem wzbudzenia. Typowa rezystancja uzwojenia to zwykle 2–7 Ω.
3. Podłącz akumulator i włącz zapłon, ale nie odpalaj silnika. Zmierz napięcie na zaciskach wzbudzenia – powinno wynosić około 12 V przez kontrolkę ładowania.
4. Uruchom silnik i zmierz napięcie na zaciskach wyjściowych alternatora. Powinno wynosić około 13,8–14,4 V.
5. Jeśli nie ma napięcia wzbudzenia lub jest bardzo niskie, może to oznaczać uszkodzenie regulatora, przerwę w przewodach lub uszkodzone szczotki.

Z mojego doświadczenia wynika, że najczęściej występuje problem z przerwą w obwodzie przewodów wzbudzenia lub nadpalonymi szczotkami, które tracą kontakt z pierścieniami ślizgowymi.

Najczęstsze usterki i ich objawy

Typowe problemy z układem wzbudzenia alternatora to:

• Przerwanie obwodu wzbudzenia – brak ładowania, kontrolka ładowania świeci się cały czas.
• Uszkodzony regulator napięcia – niestabilne napięcie ładowania, przerywane ładowanie, przeładowanie akumulatora.
• Zużyte lub zanieczyszczone szczotki – przerywany kontakt, szumy, spadki napięcia.
• Uszkodzony wirnik lub uzwojenie wzbudzenia – brak generacji pola magnetycznego, brak ładowania.
• Zwarcie do masy – szybkie rozładowanie akumulatora, przepalenie bezpieczników.

Objawy te wpływają bezpośrednio na pracę alternatora i stan akumulatora, dlatego szybka diagnoza i naprawa są kluczowe.

Regulacja i naprawa układu wzbudzenia

Wymiana regulatora napięcia

Regulator napięcia to element najczęściej odpowiedzialny za problemy z układem wzbudzenia. Jak wymienić go samodzielnie?

1. Odłącz akumulator i zabezpiecz pojazd przed przypadkowym uruchomieniem.
2. Zlokalizuj regulator napięcia – zazwyczaj jest wbudowany w alternator lub zamontowany z boku obudowy.
3. Odłącz przewody elektryczne od regulatora oznaczając ich położenie, aby później nie popełnić błędu.
4. Odkręć śruby mocujące i zdemontuj regulator.
5. Zamontuj nowy regulator, podłącz przewody zgodnie z oznaczeniami.
6. Podłącz akumulator i przetestuj działanie alternatora.

Pamiętaj, aby zawsze kupować wysokiej jakości części zamienne dedykowane do twojego modelu alternatora.

Bezpieczne metody pracy przy układzie elektrycznym alternatora

Podczas pracy z układem wzbudzenia i alternatorem zachowaj następujące zasady bezpieczeństwa:

• Zawsze odłącz akumulator przed przystąpieniem do naprawy, aby uniknąć spięć i porażenia prądem.
• Używaj narzędzi z izolowanymi rękojeściami.
• Unikaj dotykania metalowych części przewodzących podczas pracy przy uruchomionym silniku.
• Pracuj w dobrze wentylowanym miejscu i unikaj wilgoci.
• Podczas testów napięcia korzystaj z odpowiednich mierników, które mają zabezpieczenia przed przepięciami.

Zachowanie tych zasad minimalizuje ryzyko uszkodzenia układu elektrycznego i zapewnia twoje bezpieczeństwo.

Praktyczne wskazówki dla majsterkowiczów

Czego unikać podczas naprawy wzbudzenia alternatora

Podczas samodzielnych napraw często popełniane błędy to:

• Nieodłączanie akumulatora przed rozpoczęciem prac.
• Złe rozpoznanie przewodów – pomylenie polaryzacji może uszkodzić regulator.
• Nieczyszczenie szczotek i pierścieni ślizgowych – zanieczyszczenia powodują przerwy w kontakcie.
• Używanie tanich zamienników bez sprawdzenia zgodności z modelem alternatora.
• Brak sprawdzenia ciągłości przewodów i bezpieczników przed wymianą części.

Porady jak samodzielnie przeprowadzić naprawę

1. Zawsze zacznij od sprawdzenia stanu akumulatora – słaby akumulator może mylnie sugerować uszkodzony alternator.
2. Wykonaj pomiary rezystancji uzwojenia wzbudzenia i napięcia na regulatorze.
3. Jeśli to możliwe, wyczyść pierścienie ślizgowe miękkim papierem ściernym i wymień szczotki.
4. Wymień regulator napięcia, jeśli pomiary wskazują na niestabilne napięcie wyjściowe.
5. Skorzystaj z dostępnych schematów elektrycznych dla twojego modelu pojazdu, aby poprawnie podłączyć przewody.
6. Po naprawie przetestuj układ pod obciążeniem i obserwuj zachowanie kontrolki ładowania.

Doświadczenie zdobyte podczas własnoręcznych napraw pozwoli ci lepiej zrozumieć zasady działania układu i uniknąć kosztownych wizyt w serwisie.

Podsumowując, wzbudzenie alternatora to fundament prawidłowej pracy układu ładowania w samochodzie. Dzięki szczegółowemu schematowi, poznaniu zasad działania oraz praktycznym wskazówkom diagnostycznym i naprawczym możesz skutecznie samodzielnie rozwiązać większość problemów z układem wzbudzenia. Pamiętaj o bezpieczeństwie i dokładnym sprawdzeniu każdego kroku, a unikniesz niepotrzebnych awarii i kosztów.
